圆形冷却塔填料安装全流程解析 6步操作法杜绝塌陷与效率下降

　　“据统计，超过30%的冷却塔效率下降与填料安装不当直接相关。” 作为工业冷却系统的核心组件，圆形冷却塔填料的安装质量直接影响设备换热效率与能耗表现。

　　圆形冷却塔填料的材质需根据水质(PH值、杂质含量)及运行温度选择。例如，聚丙烯(PP)适用于80℃以下工况，而PVC更适合酸性环境。安装前需检查填料片表面是否光滑无毛刺，单片厚度误差不超过±0.1mm，确保水流均匀分布。

　　测量冷却塔内部支撑梁间距，填料模块尺寸应与支撑框架匹配。若采用拼装式填料，单模块建议控制在500mm×500mm以内，预留3-5mm热膨胀间隙。支撑梁需进行防锈处理，水平度偏差需≤2mm/m。

　　准备液压升降平台(适用于直径>5m的圆形塔)、尼龙吊带(避免金属刮擦填料)、红外线水平仪等设备。作业人员需佩戴防滑手套与护目镜，防止填料片边缘划伤。

　　冷却塔填料安装的6大核心步骤：

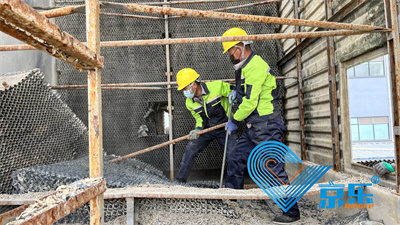

　　步骤1：底部支撑层定位

　　从冷却塔中心点向外辐射铺设首层填料，采用“井字形交叉法”排列。每层高度建议≤400mm，相邻模块卡槽需完全咬合，接缝错位量<5mm。关键提示：首层安装偏差将导致后续层累积误差放大!

　　步骤2：垂直度动态校准

　　每安装3层填料后，使用激光垂直仪检测整体结构。允许偏差范围：垂直方向±1.5°/m，水平方向±2mm/m。发现偏移时，可通过调整模块拼接角度补偿。

　　步骤3：防堵塞结构优化

　　在填料层顶部设置导流格栅，格栅孔径为填料通道直径的1.2-1.5倍。对于高浊度水质，建议每间隔1.5m增加一道横向冲洗槽，深度20-30mm。

　　步骤4：边缘密封处理

　　填料与塔壁间隙采用EPDM橡胶条填充，压缩率控制在25%-30%。注意：严禁使用发泡胶等易老化材料。密封完成后进行喷淋测试，检查是否出现水流短路现象。

　　步骤5：荷载分布验证

　　使用分布式压力传感器检测各区域承重情况。标准要求：中心区域荷载≤800kg/m²，边缘区域≤600kg/m²。超差时需重新调整支撑梁密度。

　　步骤6：通风阻力测试

　　安装完成后，启动风机测量压降值。对比设计参数，偏差超过15%时需检查填料层是否存在局部塌陷或堵塞。

　　冷却塔填料5个常见问题解决方案：

　　“填料层塌陷”

　　成因：支撑梁跨距过大或填料模块强度不足

　　对策：增加横向支撑杆，间距缩小至800mm以内;更换蜂窝结构加强型填料

　　“水流分布不均”

　　检测：使用热成像仪观察表面温度场

　　调整：在高温区域增设导流板，角度设定为15°-20°

　　“填料过早老化”

　　预防：安装紫外线阻隔膜(适用于户外塔)，每年进行抗氧剂喷涂维护

　　“生物膜滋生”

　　控制：采用抗菌型填料，或在喷淋系统中添加0.5ppm次氯酸钠

　　“冬季结冰损坏”

　　防护：安装可拆卸保温层，设置间歇式喷淋模式(运行5分钟/停2分钟)

　　当前主流技术正在向模块化智能填料系统发展。例如：

　　嵌入式传感器：实时监测填料层温度、压降、pH值

　　自清洁结构：利用涡流效应自动分离悬浮物

　　可变密度设计：通过机械调节改变填料孔隙率，适应不同季节负荷

　　某化工厂改造案例显示，采用新型梯度密度填料后，冷却效率提升23%，年节水达15万吨。这印证了科学安装与技术创新结合带来的显著效益。

　　通过系统化的安装规范与动态质量管控，可最大限度发挥圆形冷却塔填料的性能潜力。建议企业建立安装质量追溯体系，记录每次维护的填料压缩率、密封状态等关键参数，为长期稳定运行提供数据支撑。
