板式换热器的安装

板式换热器由其结构特点所决定，它的安装比较方便和灵活。以下对板式换热器的额零件组装和系统安装方面需注意的事项加以说明。

一、板式换热器的零件组装

关于板式换热器的零件组装，无论是制造厂向使用单位发运零件，进行现场组装，还是使用单位在检修设备拆开板式换热器后再组装，都必须按照以下顺序进行。

1、认真阅读随机文件（合格证、材质证、流程图、装配图和装箱清单等）。

2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

3、按图纸检查所有的零件是否齐全，型号、尺寸是否与图纸相符。

4、将板片的垫片槽擦干净，均匀地涂上粘接剂，粘上垫片，然后把板片整齐地叠放在一起，压上一定的重物。

5、按设计的流程图进行组装，并按规定顺序进行夹紧。夹紧时，应先拧紧1、2、3、4号螺母，然后再拧紧5、6、7、8、9、10号螺母。

6、液压试验要按单侧分别进行。试验压力为设备设计压力的1.25倍；保压30min,检查所有密封盒焊接部位，均无渗漏为合格。

二、使用单位的系统安装

使用单位的系统安装时指制造厂发至使用单位的设备或使用单位检修好的设备向应用工位上的安装。这种情况应按下面顺序进行。

1、 将设备放在基础上，固定地脚螺栓。

2、 检查管道的冷、热介质进出口与设备上的接管是否一致。考虑到检修方便，管道与换热器联接时最好用短节。

3、 换热器的冷、热介质进出口都应安装温度计和压力表。

三、换热器零件组装和设备安装时的注意事项

1、 吊装时要注意设备的重心。

2、 向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。

3、 拧紧螺栓时用力要均匀，并不断地测量两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度，以免垫片压偏或滑出垫片槽。同时，一边夹紧一边细查，观察是否有垫片、板片发生错位等现象。

4、 液压试验的液体一般采用水。水温不应低于5℃.试验时应缓慢升压。试验完成后，适当地松开压紧螺母，放出积水，然后再拧紧螺母，夹紧至原尺寸，待用。

5、 换热器周围应留有一定的检修空间，其大小与板片的尺寸有关。

6、 夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。

7、 如果泵的出口大压力大于设备最高使用压力时，需在设备的入口处安装减压阀和安全阀。

8、 当设备内充满液体、带有压力时，不允许夹紧螺母。



板式换热器的维修

板式换热器除了在特殊情况下的检修外，还应进行定期的维修。由于板式换热器拆装方便，维修简单，一般也不用特殊的工具和设备。根据不同的情况可采用不同的方法，如果设备没有发生渗漏，只是传热系统K有所下降，则可不拆开换热器，而用一个闭路系统将除垢液打入设备内循环数小时即可。现场没有这种条件，而且拆开设备后发现结垢不太严重时，可不取下板片而用水直接冲洗，同时用柔软刷子刷洗即可。

一、正常运行维修

1、需要维修的设备，应按安装顺序逆行拆开换热器。

2、在石油、化工行业中应用的设备，应按检修周期进行定期维修。

3、设备内的介质如果是易燃、易爆或腐蚀性较强的介质，至少每年应维修一次。

4、在其它行业中使用的板式换热器，如果未发生渗漏，最好三年恩能维修一次。

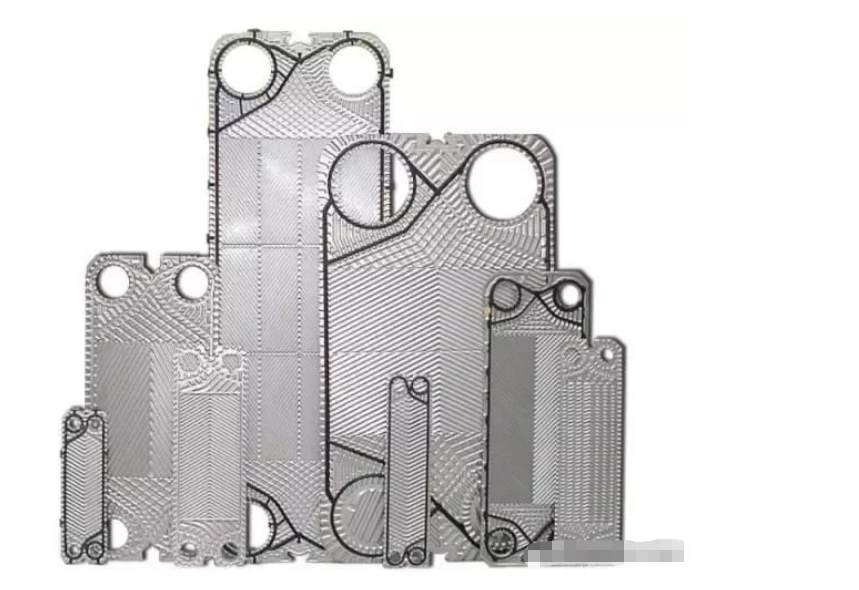

二、板片的清洗和保护

保持板片的清洁是保持高传热系数的重要条件之一。在板片间，介质是沿着狭窄曲折的流道运动的，即使产生不太厚的垢层，也将引起流道的变换，显著地影响流体的运动，使压降增大、传热系数下降。例如某糖厂在采暖中使用板式换热器，由于二次水没有很好地处理，使用过程中仅两个月就将整个流道堵塞，不能继续运行。

1、化学清洗法

这种方法是将一种化学溶液循环地通过换热器，使板片表面的额污垢溶解、排出。此法不需拆开换热器，简化了清洗过程，也减轻了清洗的劳动强度。由于板片波纹能促进清洗液剧烈湍流，有利于垢层溶解，所以化学清洗法是比较理想的方法。

2、机械（物流）清洗法

这种方法是将板片拆开后用刷子进行人工洗刷，从而达到清洗板片表面污垢的目的。此法虽然比较直接，但对较坚硬、较厚的垢层，不易清洗干净。

3、综合清洗法

对于垢层比较坚硬又较厚的情况，单纯采用上述一种方法都难以清洗干净。综合法是先用化学清洗法软化垢层，再用机械（物理）清洗法除去垢层，以保持板片表面清洁干净。

4、清洗时的注意事项

（1）化学清洗时溶液要保持一定的流速，一般0.8-1.2m/s.其目的在于增加溶液的湍流程度。

（2）对于不同的污垢应采用的化学清洗液。除了经常采用稀释纯碱溶液外，对于水垢可用5%的硝酸溶液。在纯碱生产中生成的垢，可用5%的盐酸溶液。但不得使用对板片产生腐蚀的化学清洗剂。

（3）机械（物流）清洗时不允许用碳钢刷子刷洗不锈钢板片，以免加速板片的腐蚀。同时不能使板片表面划痕、变形等。

（4）清洗后的板片要用清水冲洗干净并擦干，放置时应防止板片发生变形。

三、垫片的特性及其更换

由于板式换热器的应用领域不断扩大，对于不同的介质和工艺有不同的耐温、耐压和耐腐蚀的要求。想用一种“万能的”垫片来适应所有情况，显然是不可能的，而应针对不同情况采用不同材料的垫片。常用的垫片截面形状为六边形。常用的垫片种类有天然橡胶、氯丁橡胶、丁晴橡胶、三元乙丙橡胶、硅橡胶、氟橡胶、石棉纤维板等。

板式换热器的垫片在使用时如果发生渗漏、断裂、老化等现象，要及时更换。更换应按以下顺序进行。

1、拆下废旧垫片。注意拆卸时，不得使垫片槽内有划痕。

2、用丙酮、丁酮或其它酮类溶剂，清除垫片槽内的残胶。

3、用干净的布或者是棉纱擦净垫片槽和垫片。

4、将粘接剂均匀地涂在垫片槽内。

5、把干净的新垫片贴在板上。

6、贴好垫片的板片要放在平坦、阴凉、通风的地方自然干固4h后才可安装使用。
